Метроном

Почти всем, кто учится музыке, необходим метроном (устройство, задающее ритм). Изготовить простой электронный метроном под силу любому начинающему радиолюбителю.

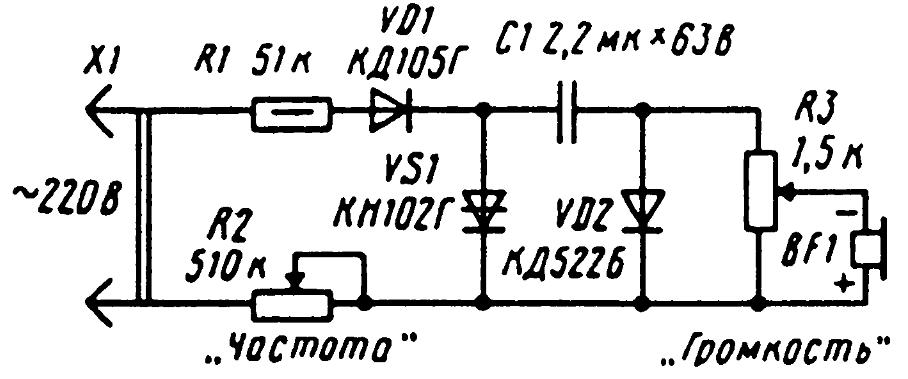

Метроном питается от сети напряжением 220В и представляет собой релаксационный генератор на динисторе VS1 (см. рис.).

Положительные полуволны напряжения сети проходят через диод Vd1 и заряжают конденсатор С1 через резисторы R1, R2 и диод VD2. Когда напряжение на С1 достигнет определённого значения, откроется динистор. Конденсатор разрядится через динистор и головной телефон BF1, который воспроизведёт щелчок с громкостью, зависящей от положения движка переменного резистора R3.
После разряда конденсатора динистор закроется и процесс начнёт повторяться. Частота щелчком метронома устанавливается переменным резистором R2.
