Реле времени

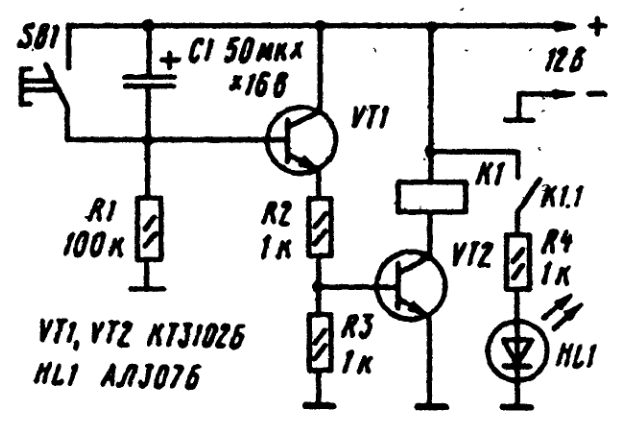

Принцип работы этого реле времени основан на том, что время заряда полностью разряженного конденсатора определяется произведением ёмкости этого конденсатора на сопротивление цепи заряда. Задавая значение этого произведения путём выбора ёмкости и сопротивления, можно получить необходимое время разряда. Принципиальная схема реле приведена на рисунке.

При подключении к схеме источника питания начинается заряд конденсатора С1 через резисторы R2 и R3 и эмиттерный переход транзитора VT1, он открывается и на резисторе R3 образуется падение напряжения от протекания через него эмиттерного тока. Этим падением напряжения отпирается транзистор VT2, и срабатывает электромагнитное реле К1, которое своими контактами К1.1 подключает к шине питания светодиод HL1. Резистор R4 ограничивает ток светодиода. По мере заряда напряжение на конденсаторе нарастает, а ток заряжа уменьшается. Соответственно, уменьшается ток эмиттера и падение напряжения на резисторе R3. Наконец, при определённом напряжении на конденсаторе ток заряда становится настолько мал, что транзистор VT1 запирается, за ним запирается транзистор VT2. В результате реле отпускает и светодиод гаснет. Для следующего запуска реле времени необходмо на некоторое время нажать нопку SB1, чтобы полностью разрядить конденсатор С1.
Необходимый промежуток времени, в течение которого реле К1 находится в сработавшем состоянии, устанавливается путём подбора ёмкости конденсатора и сопротивлений резисторов R2 и R3. Если реле имеет ещё одну пару контактов, их можно использовать для включения других потребителей или их выключения. Но тогда вторая пара контактов должна быть нормально замкнутой. Выбор типа реле производится по величине его рабочего напряжения, которое должно быть равно напряжению питания устройства.
